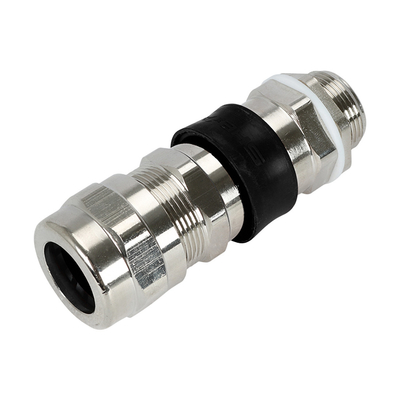

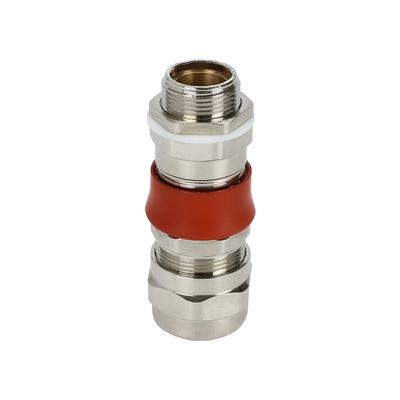

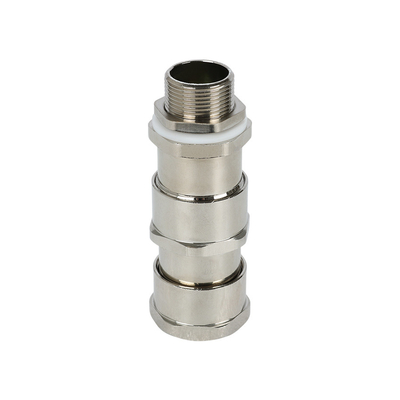

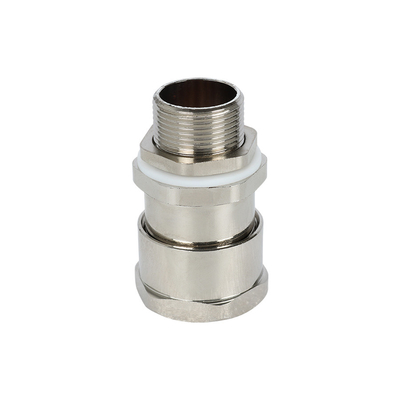

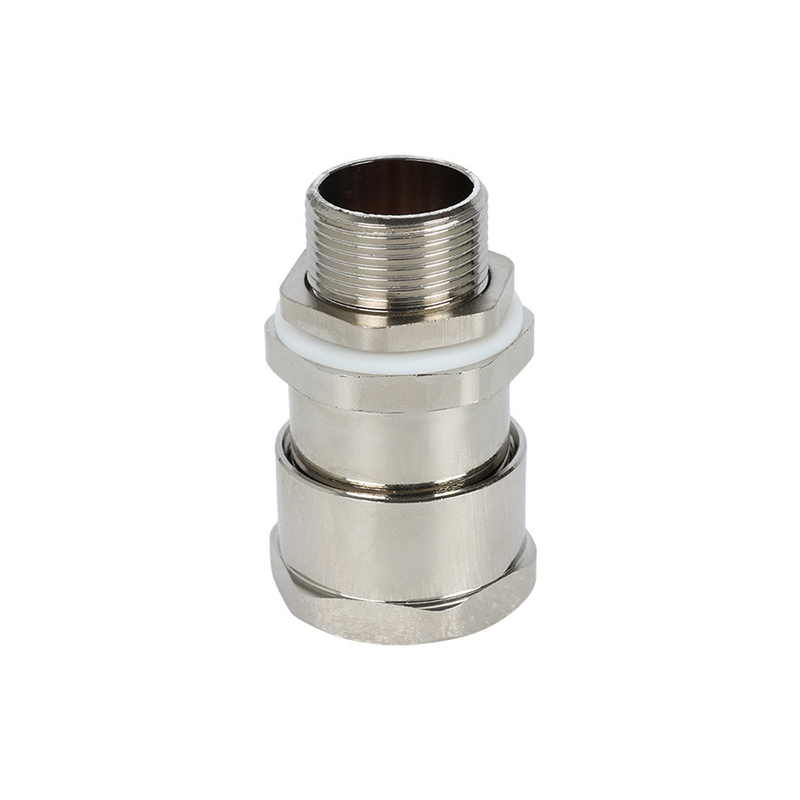

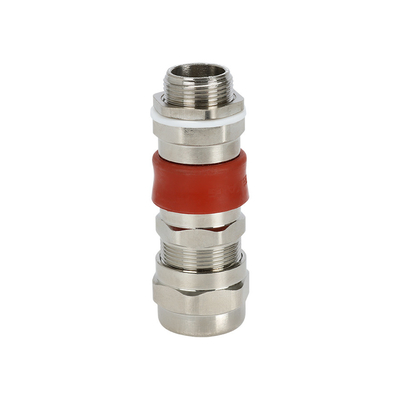

Kabel Bukti Ledakan Tahan Air Logam Kuningan IP66

Logam Tahan Air Dan Tahan Debu Kuningan IP66 ATEXCable Gland langsung

• EX-QM01-A1

• FITUR

Bersertifikat ATEX dan IECEx untuk penggunaan yang aman di atmosfer yang berpotensi ledakan

Segel tunggal, cocok untuk kabel yang tidak dilapisi.

Contoh, struktur.

Tingkat perlindungan: IP66/IP68.

• APLIKASI

• DATA TEKNIS

Menandai ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Menandai ATEX

Ex eb ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Standar

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Suhu Sekitar: -50 ℃ ≦ Tamb ≦ +80 ℃

Utas Koneksi: Utas Metrik, Utas NPT

• TABEL PEMILIHAN CABLE GLAND

Ukuran Kelenjar	Utas Masuk Tersedia AG (mm)		Diameter Kabel Keseluruhan ΦB(mm)		Panjang Benang Minimum GL(mm)	Penonjolan Nominal Panjang L(mm)	Di seberang Rumah Susun/Sudut S(ΦE) (mm)
	Metrik	NPT	Min	Maks
16	M16*1.5	NPT3/8	9.5	12	16	30	27(29)
20	M20*1.5	NPT1/2	9.5	16.5	16	30	27(29)
25	M25*1.5	NPT3/4	14	20	16	38	34(37)
32	M32*1.5	NPT1	18	26	18	44	40(44)
40	M40*1.5	NPT1 1/4	24	32.5	18	46	50(55)
50	M50*1.5	NPT1 1/2	30	41	20	50	60(67)
63	M63*1.5	NPT2	40	52	21	64	68(73)
75	M75*1.5	NPT2 1/2	50	65	22	70	86(89)
90	M90*1.5	NPT3	62	77	22	80	102(105)

• DIAGRAM SKEMATIK

• PANDUAN PEMESANAN

• EX-QM03-C1K

• FITUR

Bersertifikat ATEX dan IECEx untuk penggunaan yang aman di atmosfer yang berpotensi meledak

Segel tunggal, cocok untuk kabel lapis baja.

Berlaku untuk seluruh rentang suhu dari -50 °C hingga 80 °C (-58 F hingga 176ºF)

Tingkat perlindungan: IP66/IP68

• APLIKASI

• DATA TEKNIS

Menandai ATEX

2 GD Ex eb C Gb

Ex db C Gb Ex tb C Db IP66/IP68

Menandai IECEx

Ex eb C Gb

Ex db C Gb Ex tb C Db IP66/IP68

Standar

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Suhu Ambient:-50℃ Tamb +80℃

Utas Sambungan: Utas Metrik, Utas NPT

• TABEL PILIHAN CABLE GLAND

Ukuran Kelenjar	Benang Masuk yang Tersedia AG(mm)		Diameter Kabel Keseluruhan			Panjang Benang Minimum GL (mm)	Tonjolan Nominal Panjang L (mm)	Melintasi Flat/Pojok S(ΦE) (mm)
			B(mm)		C(mm)
	Metrik	NPT	min	Maks	Maks
16	M16 * 1,5	NPT3/8	9.5	12	/	16	65	24(29)
20	M20 * 1,5	NPT1/2	9.5	16,5	/	16	67	30(34)
25	M25 * 1,5	NPT3/4	14	20	/	16	71	36(40)
32	M32 * 1.5	NPT1	18	26	/	18	76	45(51)
40	M40 * 1,5	NPT1 1/4	24	32.5	/	18	76	55(61)
50	M50 * 1,5	NPT1 1/2	30	41	/	20	91	68(74)
63	M63 * 1,5	NPT2	40	52	/	21	98	86 (95)
75	M75 * 1,5	NPT2 1/2	50	65	/	22	102	95 (109)

• DIAGRAM SKEMATIK

• PANDUAN PEMESANAN



• EX-QM04-B1K

• FITUR

Bersertifikat ATEX dan IECEx untuk penggunaan yang aman di atmosfer yang berpotensi meledak

Segel ganda, cocok untuk kabel lapis baja.

Berlaku untuk seluruh rentang suhu dari -50 °C hingga 80 °C (-58 F hingga 176ºF)

Tingkat perlindungan: IP66/IP68.

• APLIKASI

• DATA TEKNIS

Menandai ATEX

2 GD Ex eb C Gb/ Ex db C Gb

Extb C Db IP66/IP68

Menandai IECEx

Ex eb C Gb/ Ex db C Gb

Extb C Db IP66/IP68

Standar

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Suhu Ambient:-50℃ Tamb +80℃

Utas Sambungan: Utas Metrik, Utas NPT

• TABEL PILIHAN CABLE GLAND

Ukuran Kelenjar	Benang Masuk yang Tersedia AG(mm)		Diameter Kabel Keseluruhan				Panjang Benang Minimum GL (mm)	Tonjolan Nominal Panjang L (mm)	Melintasi Flat/Pojok S(ΦE) (mm)
			B(mm)		C(mm)
	Metrik	NPT	min	Maks	min	Maks
16	M16 * 1,5	NPT3/8	9.5	12	6.5	10.5	16	65	24(29)
20	M20 * 1,5	NPT1/2	9.5	16,5	10	14.5	16	67	30(34)
25	M25 * 1,5	NPT3/4	14	20	12.5	19.5	16	71	36(40)
32	M32 * 1.5	NPT1	18	26	19	25.5	18	76	45(51)
40	M40 * 1,5	NPT1 1/4	24	32.5	25	31	18	76	55(61)
50	M50 * 1,5	NPT1 1/2	30	41	31.5	43	20	91	68(74)
63	M63 * 1,5	NPT2	40	52	42,5	50	21	98	86 (95)
75	M75 * 1,5	NPT2 1/2	50	65	54.5	65	22	102	95 (109)

• DIAGRAM SKEMATIK

• PANDUAN PEMESANAN

• EX-QM05-C1K



• FITUR

Bersertifikat ATEX dan IECEx untuk penggunaan yang aman di atmosfer yang berpotensi meledak

Segel tunggal, cocok untuk kabel lapis baja.

Berlaku untuk seluruh rentang suhu dari -50 °C hingga 80 °C (-58 F hingga 176ºF)

Tingkat perlindungan: IP66/IP68.

• APLIKASI

Menandai ATEX

2 GD Ex eb C Gb/ Ex db C Gb

Extb C Db IP66/IP68

Menandai IECEx

Ex eb C Gb/ Ex db C Gb

Extb C Db IP66/IP68

Standar

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Suhu Ambient:-50℃ Tamb +80℃

Utas Sambungan: Utas Metrik, Utas NPT

• TABEL PILIHAN CABLE GLAND

Ukuran Kelenjar	Benang Masuk yang Tersedia AG(mm)		Diameter Kabel Keseluruhan			Panjang Benang Minimum L1 (mm)	Panjang Total l (mm)	Melintasi Flat/Pojok S(ΦE) (mm)
			B(mm)		C(mm)
	Metrik	NPT	min	Maks	Maks
16	M16 * 1,5	NPT3/8	7	16	8	15	85	24(27)
20	M20 * 1,5	NPT1/2	7	16	10.5	15	87	24(27)
25	M25 * 1,5	NPT3/4	14	20	15	15	88	30(33)
32	M32 * 1.5	NPT1	18	25	20	17	96	36(39)
40	M40 * 1,5	NPT1 1/4	24	33	27	19	105	45(50)
50	M50 * 1,5	NPT1 1/2	31	40	31	19	108	55(60)
63	M63 * 1,5	NPT2	41	50	41	20	118	68(73)
75	M75 * 1,5	NPT2 1/2	52	63	55	21	124	86 (89)
90	M90 * 1,5	NPT3	65	76	65	24	128	96(99)

• DIAGRAM SKEMATIK

• PANDUAN PEMESANAN

• EX-QM06-B1K

• FITUR

Bersertifikat ATEX dan IECEx untuk penggunaan yang aman di atmosfer yang berpotensi meledak

Segel ganda, cocok untuk kabel lapis baja.

Berlaku untuk seluruh rentang suhu dari -50 °C hingga 80 °C (-58 F hingga 176ºF)

Tingkat perlindungan: IP66/IP68.

• APLIKASI

• DATA TEKNIS

Menandai ATEX

2 GD Ex eb C Gb/Ex db C Gb

Extb C Db IP66/IP68

Menandai ATEx

Ex eb C Gb/ Ex db C Gb

Extb C Db IP66/IP68

Standar

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Suhu Ambient:-50℃ Tamb +80℃

Utas Sambungan: Utas Metrik, Utas NPT

• TABEL PILIHAN CABLE GLAND

Ukuran Kelenjar	Benang Masuk yang Tersedia (mm)		Diameter Kabel Keseluruhan				Panjang Benang Minimum L1 (mm)	Panjang Total L (mm)	Melintasi Flat/Pojok S(ΦE) (mm)
			B(mm)		C(mm)
	Metrik	NPT	min	Maks	min	Maks
16	M16 * 1,5	NPT3/8	7	16	5	8	15	85	24(27)
20	M20 * 1,5	NPT1/2	7	16	5	10.5	15	87	24(27)
25	M25 * 1,5	NPT3/4	14	20	8	15	15	88	30(33)
32	M32 * 1.5	NPT1	18	25	11	20	17	96	36(39)
40	M40 * 1,5	NPT1 1/4	24	33	14	27	19	105	45(50)
50	M50 * 1,5	NPT1 1/2	31	40	20	31	19	108	55(60)
63	M63 * 1,5	NPT2	41	50	30	41	20	118	68(73)
75	M75 * 1,5	NPT2 1/2	52	63	42	55	21	124	86 (89)
90	M90 * 1,5	NPT3	65	76	52	65	24	128	96(99)

• DIAGRAM SKEMATIK

• PANDUAN PEMESANAN

• EX-QM10-B1

• FITUR

Bersertifikat ATEX dan IECEx untuk penggunaan yang aman di atmosfer yang berpotensi meledak

Segel tunggal, cocok untuk kabel tanpa lapis baja

Contoh d struktur.

Tingkat perlindungan: IP66/IP68.

• APLIKASI

• DATA TEKNIS

Menandai ATEX

2 GD Ex eb C Gb/ Ex db IIC Gb

Extb C Db IP66/IP68

Menandai ATEx

Ex eb C Gb/ Ex db C Gb

Extb C Db IP66/IP68

Standar

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Suhu Ambient:-50℃ Tamb +80℃

Utas Sambungan: Utas Metrik, Utas NPT

• TABEL PILIHAN CABLE GLAND

Ukuran Kelenjar	Benang Masuk yang Tersedia (mm)		Diameter Kabel Keseluruhan B(mm)		Panjang Benang Minimum L1 (mm)	Panjang Total L (mm)	Melintasi Flat/Pojok S(ΦE) (mm)
	Metrik	NPT	min	Maks
16	M16 * 1,5	NPT3/8	4	7	16	62	27(29)
20	M20 * 1,5	NPT1/2	5	8	16	62	27(29)
25	M25 * 1,5	NPT3/4	8	12	16	62	30(33)
32	M32 * 1.5	NPT1	12	16	18	67	38(42)
40	M40 * 1,5	NPT1 1/4	16	24	20	77	45(50)
50	M50 * 1,5	NPT1 1/2	18	28	20	79	55(60)
63	M63 * 1,5	NPT2	25.5	38	20	81	68(73)
75	M75 * 1,5	NPT2 1/2	29	46	20	100	85(89)
90	M90 * 1,5	NPT3	41	60	21	100	98(102)

• DIAGRAM SKEMATIK

• PANDUAN PEMESANAN

• EX-QM10-B1

• FITUR

Bersertifikat ATEX dan IECEx untuk penggunaan yang aman di atmosfer yang berpotensi meledak

Segel tunggal, cocok untuk kabel tanpa lapis baja

Contoh d struktur.

Tingkat perlindungan: IP66/IP68.

• APLIKASI

• DATA TEKNIS

Menandai ATEX

2 GD Ex eb C Gb/ Ex db IIC Gb

Extb C Db IP66/IP68

Menandai ATEx

Ex eb C Gb/ Ex db C Gb

Extb C Db IP66/IP68

Standar

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Suhu Ambient:-50℃ Tamb +80℃

Utas Sambungan: Utas Metrik, Utas NPT

• TABEL PILIHAN CABLE GLAND

Ukuran Kelenjar	Benang Masuk yang Tersedia (mm)		Diameter Kabel Keseluruhan B(mm)		Panjang Benang Minimum L1 (mm)	Panjang Tonjolan Nominal (mm)	Melintasi Flat/Pojok S(ΦE) (mm)
	Metrik	NPT	min	Maks
16	M16 * 1,5	/	5	8	15	30	24(27)
20	M20 * 1,5	NPT1/2	7.5	11.5	15	30	24(27)
25	M25 * 1,5	NPT3/4	11	14.5	15	30	30(33)
32	M32 * 1.5	NPT1	14	20	20	32	36(39)
40	M40 * 1,5	NPT1 1/4	19	20	20	32	45(50)
50	M50 * 1,5	NPT1 1/2	25	32	20	36	55(60)
63	M63 * 1,5	NPT2	31.5	42,5	20	37	68(73)

• DIAGRAM SKEMATIK

• PANDUAN PEMESANAN

• EX-QM13-B1T

• FITUR

Bersertifikat ATEX dan IECEx untuk penggunaan yang aman di atmosfer yang berpotensi meledak

Segel tunggal, cocok untuk kabel tanpa lapis baja

Contoh d struktur.

Tingkat perlindungan: IP66/IP68.

• APLIKASI

• DATA TEKNIS

Menandai ATEX

2 GD Ex eb C Gb/ Ex db IIC Gb

Extb C Db IP66/IP68

Menandai ATEx

Ex eb C Gb/ Ex db C Gb

Extb C Db IP66/IP68

Standar

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Suhu Ambient:-50℃ Tamb +80℃

Utas Sambungan: Utas Metrik, Utas NPT

• TABEL PILIHAN CABLE GLAND

Ukuran Kelenjar	Benang Masuk yang Tersedia (mm)		Diameter Kabel Keseluruhan B(mm)		Panjang Benang Minimum L1 (mm)	Panjang Tonjolan Nominal (mm)	Melintasi Flat/Pojok S(ΦE) (mm)
	Metrik	NPT	min	Maks
16	M16 * 1,5	/	5	8	15	40	24(27)
20	M20 * 1,5	NPT1/2	7.5	11.5	15	40	24(27)
25	M25 * 1,5	NPT3/4	11	14.5	15	40	30(33)
32	M32 * 1.5	NPT1	14	20	20	44	36(39)
40	M40 * 1,5	NPT1 1/4	19	20	20	48	45(50)
50	M50 * 1,5	NPT1 1/2	25	32	20	49	55(60)
63	M63 * 1,5	NPT2	31.5	43.5	20	63	68(73)

• DIAGRAM SKEMATIK

• PANDUAN PEMESANAN

• EX-QM18-C1

• FITUR

Bersertifikat ATEX dan IECEx untuk penggunaan yang aman di atmosfer yang berpotensi meledak

Segel tunggal, cocok untuk kabel tanpa lapis baja

Contoh d struktur.

Tingkat perlindungan: IP66/IP68.

• APLIKASI

• DATA TEKNIS

Menandai ATEX

2 GD Ex eb C Gb/ Ex db IIC Gb

Extb C Db IP66/IP68

Menandai ATEx

Ex eb C Gb/ Ex db C Gb

Extb C Db IP66/IP68

Standar

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Suhu Ambient:-50℃ Tamb +80℃

Utas Sambungan: Utas Metrik, Utas NPT

• TABEL PILIHAN CABLE GLAND

Ukuran Kelenjar	Benang Masuk yang Tersedia (mm)		Diameter Kabel Keseluruhan B(mm)		Panjang Benang Minimum L1 (mm)	Panjang Tonjolan Nominal (mm)	Melintasi Flat/Pojok S(ΦE) (mm)
	Metrik	NPT	min	Maks
16	M16 * 1,5	/	5	8	15	57	24(27)
20	M20 * 1,5	NPT1/2	5	8	15	57	24(27)
20	M20 * 1,5	NPT1/2	7.5	11.5	15	57	24(27)
25	M25 * 1,5	NPT3/4	11	14.5	15	57	30(33)
32	M32 * 1.5	NPT1	14	20	20	59	36(39)
40	M40 * 1,5	NPT1 1/4	19	26	20	60	45(50)
50	M50 * 1,5	NPT1 1/2	25	32	20	62	55(60)
63	M63 * 1,5	NPT2	31.5	43.5	20	73	68(73)

• DIAGRAM SKEMATIK

• PANDUAN PEMESANAN



• EX-QM21-C1K

• FITUR

Bersertifikat ATEX dan IECEx untuk penggunaan yang aman di atmosfer yang berpotensi meledak

Segel tunggal, cocok untuk kabel tanpa lapis baja.

Berlaku untuk seluruh rentang suhu dari -50 °C hingga 80 °C (-58 F hingga 176ºF)

Tingkat perlindungan: IP66/IP68.

• APLIKASI

• DATA TEKNIS

Menandai ATEX

2 GD Ex eb C Gb/Ex db C Gb

Extb C Db IP66/IP68

Menandai ATEx

Ex eb C Gb/ Ex db C Gb

Extb C Db IP66/IP68

Standar

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Suhu Ambient:-50℃ Tamb +80℃

Utas Sambungan: Utas Metrik, Utas NPT

• TABEL PILIHAN CABLE GLAND

Ukuran Kelenjar	Benang Masuk yang Tersedia (mm)		Diameter Kabel Keseluruhan			Panjang Benang Minimum L1 (mm)	Panjang Total L (mm)	Melintasi Flat/Pojok S(ΦE) (mm)
			B(mm)		C(mm)
	Metrik	NPT	min	Maks	Maks
16	M16 * 1,5	NPT3/8	9.5	12	7	16	66	27(29)
20	M20 * 1,5	NPT1/2	9.5	16,5	12	16	66	27(29)
25	M25 * 1,5	NPT3/4	14	20	17	16	68	34(37)
32	M32 * 1.5	NPT1	18	26	23	18	77	40(44)
40	M40 * 1,5	NPT1 1/4	24	32.5	30	18	81	50(55)
50	M50 * 1,5	NPT1 1/2	30	41	37	20	88	60(67)
63	M63 * 1,5	NPT2	40	52	52	21	96	68(73)
75	M75 * 1,5	NPT2 1/2	50	65	62	22	114	86 (89)
90	M90 * 1,5	NPT3	62	77	66	22	119	102(105)

• DIAGRAM SKEMATIK

• PANDUAN PEMESANAN

• EX-QM22-B1K

• FITUR

Bersertifikat ATEX dan IECEx untuk penggunaan yang aman di atmosfer yang berpotensi meledak

Segel ganda, cocok untuk kabel lapis baja.

Berlaku untuk seluruh rentang suhu dari -50 °C hingga 80 °C (-58 F hingga 176ºF)

Tingkat perlindungan: IP66/IP68.

• APLIKASI

• DATA TEKNIS

Menandai ATEX

2 GD Ex eb C Gb/Ex db C Gb

Extb C Db IP66/IP68

Menandai ATEx

Ex eb C Gb/ Ex db C Gb

Extb C Db IP66/IP68

Standar

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Suhu Ambient:-50℃ Tamb +80℃

Utas Sambungan: Utas Metrik, Utas NPT

• TABEL PILIHAN CABLE GLAND

Ukuran Kelenjar	Benang Masuk yang Tersedia (mm)		Diameter Kabel Keseluruhan				Panjang Benang Minimum L1 (mm)	Panjang Total L (mm)	Melintasi Flat/Pojok S(ΦE) (mm)
			B(mm)		C(mm)
	Metrik	NPT	min	Maks	min	Maks
16	M16 * 1,5	NPT3/8	9.5	12	5	8	15	66	27(29)
20	M20 * 1,5	NPT1/2	9.5	16,5	8	10.5	15	66	27(29)
25	M25 * 1,5	NPT3/4	14	20	10	15	15	68	34(37)
32	M32 * 1.5	NPT1	18	26	15	19.5	19	77	40(44)
40	M40 * 1,5	NPT1 1/4	24	32.5	19	26	19	81	50(55)
50	M50 * 1,5	NPT1 1/2	30	41	26	32	19	88	60(67)
63	M63 * 1,5	NPT2	40	52	31.5	40	19	96	68(73)
75	M75 * 1,5	NPT2 1/2	50	65	38	50	19	114	86 (89)
90	M90 * 1,5	NPT3	62	77	54.5	62	19	119	102(105)

• DIAGRAM SKEMATIK



• PANDUAN PEMESANAN

•

  FAQ

  Q1.Dapatkah saya memiliki pesanan sampel?

  Ya, kami menerima pesanan sampel untuk menguji dan memeriksa kualitas.Sampel campuran dapat diterima.
  Q2.Bagaimana dengan lead timenya?
  Sampel membutuhkan 3-5 hari, waktu produksi massal membutuhkan 1-2 minggu untuk jumlah pesanan
  Q3: Bagaimana cara menangani yang salah?
  Pertama, produk kami diproduksi dalam sistem kontrol kualitas yang ketat dan tingkat cacat akan kurang dari 0,2%.
  Kedua, selama masa garansi, kami akan mengirimkan lampu baru dengan pesanan baru untuk jumlah kecil.Untuk produk batch yang cacat, kami
  akan memperbaikinya dan mengirim ulang kepada Anda atau kami dapat mendiskusikan solusinya termasuk menelepon kembali sesuai dengan situasi nyata.
