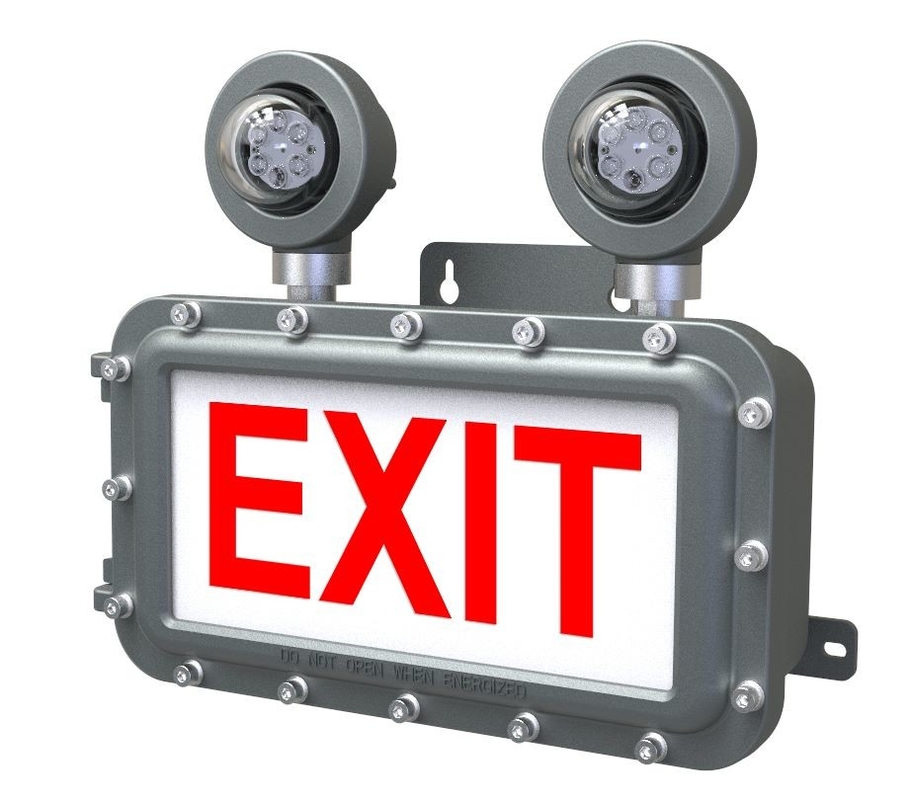

Lampu Keluar Darurat IP66 untuk Tempat Berbahaya ES02 SERIES EXIT SIGN
Penandaan ATEX
2 G Ex db IIB+H T6 Gb 2
2 D Ex tb IIIC T70 °C Db IP66
IP66
Penandaan IECEx
Ex db IIB+H T6 Gb
Ex tb IIIC T70 °C Db
Perumahan: Aluminium die-casting
Indikator: Kaca tempered
Baut: Baja tahan karat
Pemasangan Sling: Baja tahan karat
Panel: Kaca
Konten label dapat disesuaikan.
Watt kerja rendah untuk penghematan energi.
Ketahanan bocor tinggi hingga IP66.
Hub saluran 3/4＂NPT atau M25.
Cara pemasangan: pemasangan liontin, dinding dan braket ujung.
Pintu akses berengsel.
Sudut pancaran optik bisa lebar dan sempit.
Tanda tepi-terang.
Dapat digunakan di luar ruangan.
Berbagai bahasa dan tanda keluar tersedia.
Baterai cadangan darurat untuk tanda keluar dan lampu sorot untuk periode darurat 180 menit.
Dua lampu titik terang atas dapat disesuaikan dalam arah horizontal dan vertikal.
Umur panjang hingga 50,000 jam.
garansi 5 tahun.
PERINGATAN Risiko kebakaran, sengatan listrik, atau cedera diri.Harap matikan daya sebelum pemasangan!
BACA PETUNJUK DENGAN TELITI SEBELUM MENGINSTAL.TETAPKAN PETUNJUK INI UNTUK REFERENSI DI MASA DEPAN.
PRODUK INI HARUS DIINSTAL SESUAI DENGAN KODE INSTALASI YANG BERLAKU OLEH DOKTER LISTRIK BERKUALIFIKASI YANG MENGENAL KONSTRUKSI DAN PENGOPERASIAN PRODUK DAN BERBAHAYA YANG TERLIBAT.
Perlengkapan harus disambungkan sesuai dengan kode kelistrikan Nasional dan semua kode lokal yang berlaku.Pembumian yang tepat diperlukan untuk keselamatan.
Risiko kebakaran atau sengatan listrik.Pemasangan lampu keluar memerlukan pengetahuan tentang luminer dan sistem kelistrikan.JANGAN membuka enklosur saat diberi energi.JANGAN mencoba menginstal jika tidak memenuhi syarat.Silakan hubungi teknisi listrik profesional.
Risiko kebakaran atau sengatan listrik.Cocok untuk lokasi basah.Pastikan daya dimatikan sebelum pemasangan.
Risiko kebakaran atau sengatan listrik.Cocok untuk permukaan dan bingkai yang tidak berinsulasi.
JANGAN menutupi perlengkapan dengan pelapis insulasi atau bahan serupa.
JANGAN pasang di permukaan yang tidak stabil, longgar atau mudah pecah.
JANGAN biarkan benda berdampak atau mengerahkan kekuatan pada permukaan perlengkapan.
EX-ES02C2 dan EX-ES02C3: Kotak Persimpangan atau Kotak Cadangan Darurat
| Jenis |
Nomor model |
Memasukkan |
| Kotak persimpangan |
EX-ES02C2 |
Maks.Penampang Kabel Mata Uang AC800V: 2.5mm² 24A
Penampang Kabel: 4.0mm² 32A
Penampang Kabel: 6.0mm² 41A
Penampang Kabel: 10mm² 57A
Penampang Kabel: 16mm² 76A
Penampang Kabel: 35mm² 125A
Penampang Kabel: 70mm² 192A
Penampang Kabel: 240mm² 400A |
| Kotak Baterai |
EX-ES02C3 |
| Kotak persimpangan |
EX-ES02C2 |
| Kotak Baterai |
EX-ES02C3 |

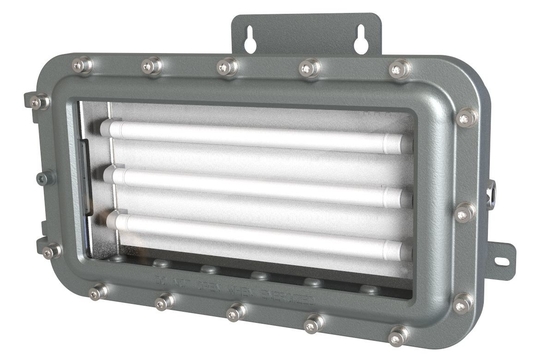

Tipe A1: Luminer
| Perumahan |
Nomor model |
watt |
Lumen (Im) |
Memasukkan |
| Perumahan Kecil |
EX-5W ES02AN50 |
5W |
650 |
AC100-277V dengan driver dan IC |
| EX-10W ES02AN50 |
10W |
1300 |
| EX-1*8W ES02AN40 |
8W |
1040 |
| Perumahan Besar |
EX-15W ES02A1N40 |
15W |
1950 |
DC12-48V |
| EX-20W ES02A1N40 |
20W |
2600 |
| EX-2*8W ES02A1N40 |
16W |
2080 |
| EX-3*8W ES02A1N40 |
24W |
3120 |
Tipe A2: Luminer + Baterai Cadangan Darurat
| Perumahan |
Nomor model |
watt |
Lumen (Im) |
Memasukkan |
| Perumahan Kecil |
EX-5W ES02A2N50 |
5W |
650 |
AC100-277V dengan driver dan dengan IC DC12-48V |
| EX-10W ES02A2N50 |
10W |
1300 |
| EX-1*8W ES02A2N40 |
8W |
1040 |
| Perumahan Besar |
EX-15W ES02A2N40 |
15W |
1950 |
| EX-20W ES02A2N40 |
20W |
2600 |
| EX-2*8W ES02A2N40 |
16W |
2080 |
| EX-3*8W ES02A2N40 |
24W |
3120 |
Tipe B1: Pencadangan Darurat + Luminer (dua buah lampu sorot)
| Perumahan |
Nomor model |
watt |
Lumen (Im) |
Memasukkan |
| Perumahan Besar |
EX-XXW ES02B1 |
7W-20W |
910-2600 |
AC100-277V
oleh pengemudi dan dengan cadangan ICEmergency
selama tiga jam |
Tipe B2: Tanda EXIT Tersembunyi
| Nomor model |
watt |
Tanda |
Tegangan Masukan |
| EX-5W ES02B2A |
5W |
KELUAR |
AC100-277V
oleh pengemudi dan oleh IC
DC12-48V |
| EX-5W ES02B2B |
5W |
|
| EX-5W ES02B2C |
5W |
|
| EX-5W ES02B2D |
5W |
→ |
| EX-5W ES02B2E |
5W |
|
| EX-5W ES02B2F |
5W |
|
| EX-5W ES02B2G |
5W |
|
| EX-5W ES02B2H |
5W |
→ |
| EX-5W ES02B2I |
5W |
|
| EX-5W ES02B2J |
5W |
KELUAR→ |
| EX-5W ES02B2K |
5W |
KELUAR |
Tpye B3: Liontin Tanda EXIT + Baterai Cadangan Darurat
| Nomor model |
watt |
Tanda |
Tegangan Masukan |
| EX-5W ES02B3A |
5W |
KELUAR |
AC100-277V
oleh pengemudi dan oleh IC
DC12-48V |
| EX-5W ES02B3B |
5W |
|
| EX-5W ES02B3C |
5W |
|
| EX-5W ES02B3D |
5W |
→ |
| EX-5W ES02B3E |
5W |
↓ |
| EX-5W ES02B3F |
5W |
↖ |
| EX-5W ES02B3G |
5W |
↙ |
| EX-5W ES02B3H |
5W |
→ |
| EX-5W ES02B3I |
5W |
↗ |
| EX-5W ES02B3J |
5W |
KELUAR→ |
| EX-5W ES02B3K |
5W |
← KELUAR |
Tipe B4: Tanda KELUAR Tersembunyi + Luminer (dua lampu sorot) + Baterai Cadangan Darurat
| Nomor model |
Watt |
Tanda |
Tegangan Masukan |
| EX-7W ES02B4A |
7W |
KELUAR |
AC100-277V
oleh pengemudi dan oleh IC
DC12-48V |
| EX-7W ES02B4B |
7W |
← |
| EX-7W ES02B4C |
7W |
↑ |
| EX-7W ES02B4D |
7W |
→ |
| EX-7W ES02B4E |
7W |
↓ |
| EX-7W ES02B4F |
7W |
↖ |
| EX-7W ES02B4G |
7W |
↙ |
| EX-7W ES02B4H |
7W |
→ |
| EX-7W ES02B4I |
7W |
↗ |
| EX-7W ES02B4J |
7W |
KELUAR→ |
| EX-7W ES02B4K |
7W |
← KELUAR |
Tipe B5: Tanda KELUAR Liontin + Luminer (dua buah lampu sorot) + Baterai Cadangan Darurat
| Nomor model |
Watt |
Kepala |
KELUAR |
Tanda |
Tegangan Masukan |
| EX-XXW ES02B5A |
7W |
7-20W |
1-5W |
KELUAR |
AC 100-277V
(oleh pengemudi atau oleh IC)
DC 12-48V |
| EX-XXW ES02B5B |
7W |
7-20W |
1-5W |
← |
| EX-XXW ES02B5C |
7W |
7-20W |
1-5W |
↑ |
| EX-XXW ES02B5D |
7W |
7-20W |
1-5W |
→ |
| EX-XXW ES02B5E |
7W |
7-20W |
1-5W |
↓ |
| EX-XXW ES02B5F |
7W |
7-20W |
1-5W |
|
| EX-XXW ES02B5G |
7W |
7-20W |
1-5W |
|
| EX-XXW ES02B5H |
7W |
7-20W |
1-5W |
→ |
| EX-XXW ES02B5I |
7W |
7-20W |
1-5W |
|
| EX-XXW ES02B5J |
7W |
7-20W |
1-5W |
KELUAR→ |
| EX-XXW ES02B5K |
7W |
7-20W |
1-5W |
KELUAR |
XX= Angka “7~20”, mewakili berapa watt.
Ketik C&D: Lampu Darurat
| Perumahan |
Nomor model |
watt |
Waktu Darurat |
Tegangan Masukan |
| Model C |
EX-3W ES02C |
3W |
180 menit |
AC100-277V
(oleh pengemudi dan oleh IC) |
| EX-5W ES02C |
5W |
180 menit |
| EX-10W ES02C |
10W |
180 menit |
| Model D |
EX-3W ES02D |
3W |
180 menit |
AC100-277V
(oleh pengemudi dan oleh IC) |
| EX-5W ES02D |
5W |
180 menit |
| EX-10W ES02D |
12W |
180 menit |
| Model |
Kuantitas/Karton |
Panjang (cm) |
Lebar (cm) |
Tinggi (cm) |
Berat Bersih (kg) |
Berat Kotor (kg) |
| ES02A |
1 buah |
46 |
27 |
23 |
9.5 |
11.5 |
| ES02B01 |
1 buah |
66 |
51 |
26 |
18 |
21 |
| ES02B02 |
1 buah |
56 |
51 |
26 |
12 |
14.5 |
| ES02B03 |
1 buah |
46 |
51 |
26 |
11 |
13 |
| ES02B04 |
1 buah |
46 |
51 |
26 |
10.5 |
12.5 |
| ES02C |
1 buah |
44 |
43.4 |
28.6 |
9 |
11 |
| ES02D |
1 buah |
44 |
41.5 |
34 |
8.8 |
10.8 |
Pemasangan Dinding dengan Braket:
Pemasangan Dinding dengan Lengan:
Tipe B5
