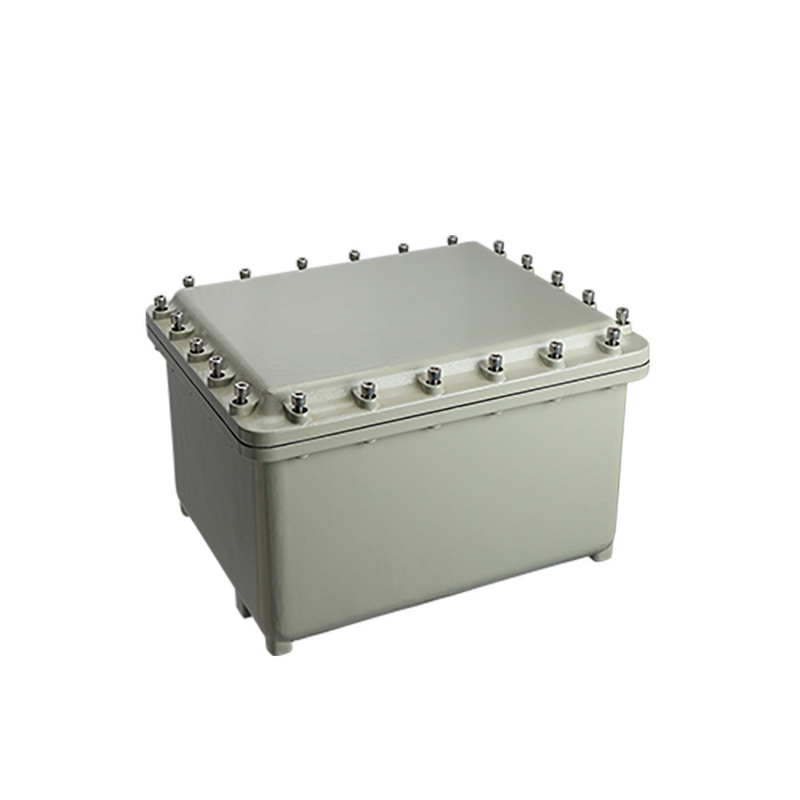

Kotak Persimpangan Khusus Kotak Persimpangan Khusus Bukti Ledakan Kotak Persimpangan Seri EJB-19
Bersertifikat ATEX dan IECEx untuk digunakan di area berbahaya.
Tubuh dan penutup terbuat dari aluminium bebas tembaga kelas laut dan paduan ringan.
Pelat pemasangan internal terbuat dari baja galvanis celup panas atau baja tahan karat.
Sekrup kencangkan tahan api stainless steel.
Engsel stainless steel di sisi panjang.
Perawatan penyemprotan bubuk elektrostatik permukaan.
Gasket karet silikon di penutupnya
Untuk aman digunakan di Zona 1 dan 2 gas berpotensi meledak dan Zona 21 dan 22 atmosfer debu.
Menandai ATEX
II 2G Ex db IIB Gb
II 2D Ex tb IIIC Db
Menandai IECEx
Ex db IIB Gb
Ex tb IIIC Db
Standar UL
Kelas I, Divisi 1, Grup C, D
Kelas I, Divisi 2, Grup C, D
Kelas II, Divisi 1, Grup E, F, G
Kelas II, Divisi 2, Grup F, G
Kelas III
EN IEC 60079-0, EN IEC 60079-1,EN IEC 60079-31
Suhu sekitar
-60℃ hingga +60
EJB-A;EJB: Kotak sambungan tahan ledakan;A: Kode bentuk,
Tabel 1
| Jenis Kandang: |
Kode Dimensi (mm) |
| SEBUAH |
B |
C |
D |
E |
F |
G |
H |
| EJB-I |
350 |
300 |
200 |
164 |
290 |
240 |
220 |
270 |
| EJB-II |
450 |
350 |
210 |
159 |
378 |
278 |
255 |
355 |
| EJB-III |
560 |
450 |
280 |
223 |
488 |
378 |
360 |
470 |
Catatan: Dimensi dalam braket hanya untuk referensi
- Tata Letak Pengeboran Kandang Tubuh dan Penutup
Catatan: Bidang A, B, C dan D pada gambar menunjukkan arah saluran masuk.Jumlah bukaan maksimum yang diizinkan untuk ulir dengan spesifikasi yang sama.Perangkat pengenalan dilengkapi dengan paking karet untuk mencegah kendur.
Tabel 2 (Pesawat C dan D)
| Jenis Kandang: |
Area Pengeboran LB (mm) |
Jumlah Entri yang Diizinkan Untuk Ukuran |
| NPT M20 |
NPT M25 |
1 NPT M32 |
1¼NPT M40 |
1 NPT M50 |
2 NPT M63 |
2. NPT M75 |
| EJB-I |
240*110 |
15 |
10 |
8 |
6 |
3 |
2 |
2 |
| EJB-II |
320*110 |
21 |
12 |
11 |
10 |
4 |
3 |
3 |
| EJB-III |
320*110 |
21 |
12 |
11 |
10 |
4 |
3 |
3
|
Tabel 3 (Pesawat A dan B)
| Jenis Kandang: |
Area Pengeboran LB (mm) |
Jumlah Entri yang Diizinkan Untuk Ukuran |
| NPT M20 |
NPT M25 |
1 NPT M32 |
1¼NPT M40 |
1 NPT M50 |
2 NPT M63 |
2. NPT M75 |
| EJB-I |
180*110 |
12 |
7 |
6 |
6 |
2 |
2 |
1 |
| EJB-II |
220*115 |
15 |
8 |
8 |
6 |
3 |
2 |
2 |
| EJB-III |
320*160 |
28 |
18 |
17 |
14 |
8 |
3 |
2 |
- Jarak Minimum Pengeboran Ukuran Masuk di Dinding
Tabel 4
| Ukuran entri |
Jarak Masuk Minimum mm (inci) |
| Metrik NPT |
NPT M20 |
NPT M25 |
1 NPT M32 |
1¼NPT M40 |
1 NPT M50 |
2 NPT M63 |
2. NPT M75 |
| NPT M20*1.5 |
46 (1.81) |
49(1.93) |
52(2.05) |
59(2.32) |
61(2.40) |
76(2.99) |
86(3.39) |
| NPT M25 * 1.5 |
|
52(2.05) |
55(2.17) |
64(2.52) |
69(2.72) |
79(3.11) |
89(3.50) |
| 1 NPT M32 * 1.5 |
|
|
58(2.28) |
65(2,56) |
72(2.83) |
82(3.23) |
92(3.62) |
| 1 NPT M40 * 1,5 |
|
|
|
72(2.83) |
79(3.11) |
89(3.50) |
99(3.90) |
| 1 NPT M50 * 1,5 |
|
|
|
|
85(3.35) |
95(3.74) |
106(4.17) |
| 2 NPT M63 * 1,5 |
|
|
|
|
|
105(4.13) |
115(4.53) |
| 2 NPT M75 * 1,5 |
|
|
|
|
|
|
126(4,96) |
- Tabel Perbandingan Benang EJB
Tabel 5
| Tidak. |
ANSI/ASME B1.20.1 |
ISO-965-1 dan ISO 965-3 |
| 1 |
NPT |
M20 |
| 2 |
NPT |
M25 |
| 3 |
1 NPT |
M32 |
| 4 |
1¼ NPT |
M40 |
| 5 |
1½ NPT |
M50 |
| 6 |
2 NPT |
M63 |
| 7 |
2½ NPT |
M75 |
Catatan: Jumlah minimum ulir pengikat NPT adalah 5. Bentuk ulir dan tingkat kecocokan harus sesuai dengan tingkat toleransi menengah atau presisi yang ditentukan dalam ISO 965-1 dan ISO 965-3.Jumlah minimum utas yang digunakan adalah 8.
Tabel 6
| Tabel jumlah maksimum entri kabel enklosur yang mungkin |
| Menggambar Nomor |
EJB-I |
EJB-II |
EJB-III |
| Metrik NPT |
AB |
CD |
AB |
CD |
AB |
CD |
| NPT M20*1.5 |
16 |
20 |
18 |
27 |
18 |
26 |
| NPT M25 * 1.5 |
9 |
12 |
12 |
18 |
15 |
21 |
| 1 NPT M32 * 1.5 |
9 |
12 |
11 |
15 |
14 |
18 |
| 1 NPT M40 * 1,5 |
5 |
6 |
6 |
8 |
8 |
10 |
| 1 NPT M50 * 1,5 |
4 |
6 |
5 |
7 |
6 |
6 |
| 2 NPT M63 * 1,5 |
2 |
3 |
3 |
4 |
3 |
4 |
| 2 NPT M75 * 1,5 |
1 |
2 |
2 |
2 |
2 |
3 |
Catatan: Ukuran bukaan kotak distribusi adalah spesifikasi cable gland.Pemilihan spesifikasi cable gland harus dipilih sesuai dengan diameter luar kabel dan kondisi sebenarnya dari lingkungan penggunaan.
- Tunjangan Maksimum Tombol Tekan dan Lampu Pilot
Tabel 7
| Jenis Kandang: |
Area Pengeboran EF (mm) |
Operator Maks Diizinkan |
| EJB-I |
230*180 |
12 |
| EJB-II |
310*210 |
20 |
| EJB-III |
420*310 |
35 |
Catatan: Tabel Jarak Pembukaan Referensi Jarak Pembukaan
Catatan:
sebuah.Ukuran jendela ditentukan oleh instrumen yang dipilih oleh pelanggan, batas suhu jendela adalah -60 ℃ hingga +180 ℃.
b.Jarak antara batas bawah jendela dan lubang ulir tidak mengacu pada tabel jarak bukaan.
c.Panjang lebar yang cukup dari sambungan tahan api dan posisi pemasangan harus disediakan.
Perawatan penutup dan jendela pengamatan tahan ledakan harus sesuai dengan
EN IEC 60079-1 2014 atmosfer eksplosif –Bagian 1: perlindungan peralatan dengan selungkup tahan api "d".
Tabel 8
| Jenis Kandang |
A(mm) |
B(mm) |
| EJB-I |
25 |
10 |
| EJB-II |
25 |
10 |
| EJB-III |
25 |
10 |
- Spesifikasi dan Kondisi Layanan Pengencang
Tabel 9
| Jenis |
Kekuatan Hasil (Mpa) |
Torsi diterapkan (Nm) |
| M6X 16-6g |
≥450Mpa |
18 |
| M8X 35-6g |
43 |
| M10X 35-6g |
84 |
Tabel 10
| Tabel Panas (Total panas yang hilang oleh komponen |
| Model |
Daya Terbuang Maksimum (W) |
| T4/T130℃ |
T5/T95℃ |
T6/T80℃ |
| EJB-I |
350 |
200 |
130 |
| EJB-II |
500 |
280 |
160 |
| EJB-III |
652 |
350 |
200 |
Tabel 11
| Tabel yang sesuai dari jumlah blok terminal |
| Nomor Gambar |
EJB-I |
EJB-II |
EJB-III |
| 2,5mm² |
72 BUAH |
100 BUAH |
140 BUAH |
| 4mm² |
64 BUAH |
86 BUAH |
116 BUAH |
| 6mm² |
50 BUAH |
66 BUAH |
90 BUAH |
| 10mm² |
24 BUAH |
52 BUAH |
72 BUAH |
| 16mm² |
20 BUAH |
25 BUAH |
60 BUAH |
| 35mm² |
10 BUAH |
15 BUAH |
224 BUAH |
| 95mm² |
5 BUAH |
10 BUAH |
18 POTONG |
| 120mm² |
- |
5 BUAH |
5 BUAH |
| 185mm² |
- |
- |
5 BUAH |
| 240mm² |
- |
- |
5 BUAH |
| 300mm² |
- |
- |
5 PCS |
