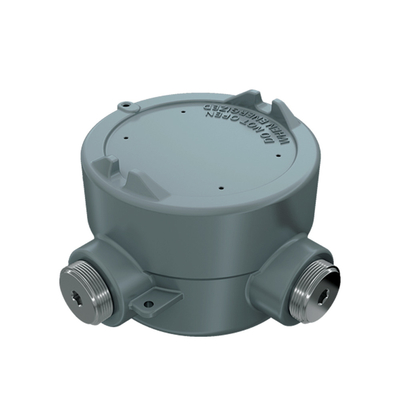

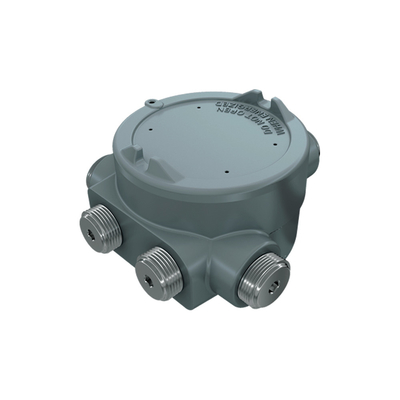

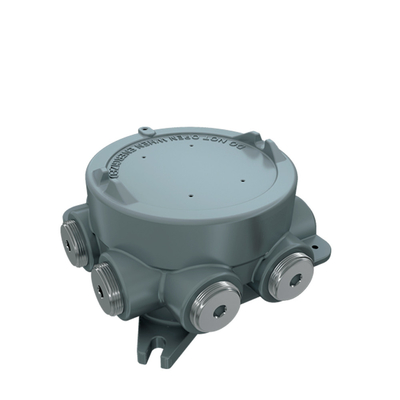

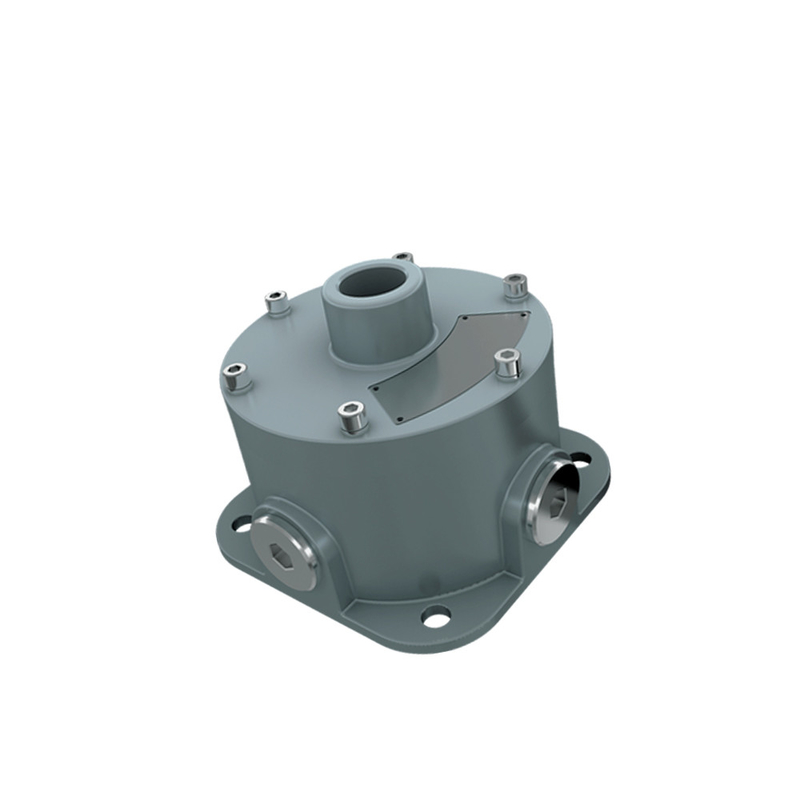

Kustom ip66 aluminium logam untuk peralatan elektronik kotak persimpangan bukti ledakan inverter
Kotak sambungan seri EX-HD51-XXX dimaksudkan untuk digunakan untuk atmosfer yang mudah meledak.
Untuk kabel umum di lokasi berbahaya.
Kandang aluminium bebas tembaga.
Enklosur tahan api tipe Ex d.
Empat jenis kandang tersedia.
Tingkat perlindungannya adalah IP66.
Sertifikasi IECEx Untuk EX-HD51-A1, A2A, A2B, A3, A4, A5, B3, B3A, C4A, C4B, C6, C8, kotak sambungan seri KB1:
Ex db IIC T6/T5 Gb (Kecuali EX-HD51-KB1/*), Ex db IIB+H2 T6/T5 Gb (EX-HD51-KB1/*), Ex tb IIIC T80℃/T95℃ Db
Sertifikasi ATEX Untuk EX-HD51-A1, A2A, A2B, A3, A4, A5, B3, B3A, C4A, C4B, C6, C8, kotak sambungan seri KB1:
II2 GD Ex db IIC T6/T5 Gb (Kecuali EX-HD51-KB1/*) Ex db IIB+H2 T6/T5 Gb (EX-HD51-KB1/*) Ex tb IIIC T80°C/T95°C Db
Nilai Tegangan: Maks.800VAC
Nilai Arus: 24A, 27A, 32A, 41A
Suhu Sekitar: -60 hingga + 55 (-76 hingga +131 )
Jenis Sambungan Tahan Api: Tipe A, B, C: Sambungan berulir Jenis KB1: Sambungan bergelang dan berulir
Tegangan pengenal kotak persimpangan adalah 800Vac.Dalam instalasi akhir, jumlah entri kabel dan informasi terminal harus sesuai dengan tabel berikut:
| Model |
Spesifikasi Terminal. |
Jumlah Blok Terminal |
Spesifikasi Entri Kabel. |
Jumlah Entri Kabel |
| EX-HD51-A |
2.5mm²/24A |
Maks.5 |
1/2NPT/M20 * 1.5 |
Maks.5 |
| 2.5mm²/24A, 4mm²/32A |
3/4NPT / M25 * 1,5 |
| Model |
Spesifikasi Terminal. |
Jumlah Blok Terminal |
Spesifikasi Entri Kabel. |
Jumlah Entri Kabel |
| EX-HD51-B |
2.5mm²/24A |
Maks.5 |
1/2NPT/M20 * 1.5 |
Maks.5 |
| 2.5mm²/24A, 4mm²/32A |
3/4NPT / M25 * 1,5 |
| Model |
Spesifikasi Terminal. |
Jumlah Blok Terminal |
Spesifikasi Entri Kabel. |
Jumlah Entri Kabel |
| EX-HD51-B |
2.5mm²/24A |
Maks.12 |
1/2NPT/M20 * 1.5 |
Maks.8 |
| 2.5mm²/24A |
Maks.12 |
3/4NPT / M25 * 1,5 |
| 4mm²/32A |
Maks.10 |
3/4NPT / M25 * 1,5 |
| 6mm²/41A |
Maks.8 |
1NPT/M32*1.5 |
| Model |
Spesifikasi Terminal. |
Jumlah Blok Terminal |
Spesifikasi Entri Kabel. |
Jumlah Entri Kabel |
| EX-HD51-D5 |
2.5mm²/24A |
Maks.5 |
1/2NPT/M20 * 1.5 |
Maks.5 |
| 2.5mm²/24A 4mm²/32A |
3/4NPT / M25 * 1,5 |
| Model |
Spesifikasi Terminal. |
Jumlah Blok Terminal |
Spesifikasi Entri Kabel. |
Jumlah Entri Kabel |
| EX-HD51-D4 |
2.5mm²/24A |
Maks.5 |
1/2NPT/M20 * 1.5 |
Maks.4 |
| 2.5mm²/24A 4mm²/32A |
3/4NPT / M25 * 1,5 |
| Model |
Spesifikasi Terminal. |
Jumlah Blok Terminal |
Spesifikasi Entri Kabel. |
Jumlah Entri Kabel |
| EX-HD51-E5 |
2.5mm²/24A |
Maks.12 |
1/2NPT/M20 * 1.5 |
Maks.5 |
| 2.5mm²/24A 4mm²/32A |
Maks.12 |
3/4NPT/M25*1.5 |
| 4mm²/32A |
Maks.10 |
1NPT/M32*1.5 |
| 4mm²/32A 6mm²/41A |
Maks.10 |
1 1/4NPT/M40*1.5 |
| Model |
Spek Terminal. |
Jumlah Blok Terminal |
Spesifikasi Entri Kabel. |
Jumlah Entri Kabel |
| EX-HD51-E4 |
2,5mm²/24A |
Maks.12 |
1/2NPT/M20*1,5 |
Maks.4 |
| 2,5mm²/24A 4mm²/32A |
Maks.12 |
3/4NPT/M25*1.5 |
| 4mm²/32A |
Maks.10 |
1NPT/M32*1.5 |
| 4mm²/32A 6mm²/41A |
Maks.10 |
1 1/4NPT/M40*1.5 |
| Model |
Spek Terminal. |
Jumlah Blok Terminal |
Spesifikasi Entri Kabel. |
Jumlah Entri Kabel |
| EX-HD51-F5 |
2,5mm²/24A |
Maks.12 |
1/2NPT/M20*1,5 |
Maks.5 |
| 2,5mm²/24A 4mm²/32A |
3/4NPT/M25*1.5 |
| 4mm²/32A |
Maks.10 |
1NPT/M32*1.5 |
| 4mm²/32A 6mm²/41A |
1 1/4NPT/M40*1.5 |
| 6mm²/41A |
Maks.9 |
1 1/2NPT/M50*1,5 |
| 6mm²/41A |
2 NPT/M63*1.5 |
| Model |
Spek Terminal. |
Jumlah Blok Terminal |
Spesifikasi Entri Kabel. |
Jumlah Entri Kabel |
| EX-HD51-F4 |
2,5mm²/24A |
Maks.12 |
1/2NPT/M20*1,5 |
Maks.4 |
| 2,5mm²/24A 4mm²/32A |
3/4NPT/M25*1.5 |
| 4mm²/32A |
Maks.10 |
1NPT/M32*1.5 |
| 4mm²/32A 6mm²/41A |
1 1/4NPT/M40*1.5 |
| 6mm²/41A |
Maks.9 |
1 1/2NPT/M50*1,5 |
| 6mm²/41A |
2 NPT/M63*1.5 |
| Model |
Spek Terminal. |
Jumlah Blok Terminal |
Spesifikasi Entri Kabel. |
Jumlah Entri Kabel |
| EX-HD51-KYD |
2,5mm²/24A |
Maks.4 |
1/2NPT/M20*1,5 |
Maks.4 |
| 2,5mm²/24A 4mm²/27A |
3/4NPT/M25*1.5 |
| Model |
Spek Terminal. |
Jumlah Blok Terminal |
Spesifikasi Entri Kabel. |
Jumlah Entri Kabel |
| EX-HD51-KB1 |
2,5mm²/24A |
Maks.4 |
1/2NPT/M20*1,5 |
Maks.5 |
| 2,5mm²/24A 4mm²/27A |
3/4NPT/M25*1.5 |
-
FAQ
Q1.Bisakah saya memesan sampel?
Ya, kami menerima pesanan sampel untuk menguji dan memeriksa kualitas.Sampel campuran dapat diterima.
Q2: Apakah Anda menawarkan jaminan untuk produk?
Ya, kami menawarkan garansi 2-5 tahun untuk produk kami.
Q3: Bagaimana cara menangani yang salah?
Pertama, produk kami diproduksi dalam sistem kontrol kualitas yang ketat dan tingkat cacat akan kurang dari 0,2%.
Kedua, selama masa garansi, kami akan mengirimkan lampu baru dengan pesanan baru untuk jumlah kecil.Untuk produk batch yang cacat, kami
akan memperbaikinya dan mengirim ulang kepada Anda atau kami dapat mendiskusikan solusinya termasuk menelepon kembali sesuai dengan situasi nyata.
