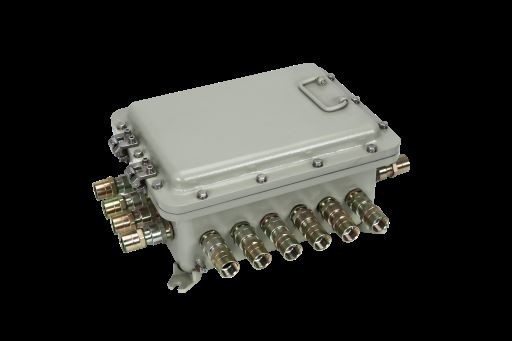

Kelas 1 Divisi 1 Kotak Persimpangan Ledakan Bukti ABS

Seri Ledakan PD61



• Fitur:

Aluminium bebas tembaga, permukaan yang disemprot plastik.

Enklosur tahan api tipe Ex d.

Dapat digunakan sebagai kotak terminal, kotak distribusi dan kotak kontrol.

Tingkat perlindungan: IP66.

• Aplikasi:

• Data teknis:

Menandai ATEX: 2 G Ex db B+H₂ T□ Gb 1)

2 D Ex tb C T□ Db IP66

Catatan: Lihat data teknis EX-PD61-JX-IIB, 1) EX-PD61-ZM, EX-PD61-DL, EX-PD61-ZC-A, EX-PD61-LK, EX-PD61-QD

Menandai IECEx: Ex db B+H₂ T□ Gb 1)

Ex tb C T□ Db IP66

Catatan: Lihat data teknis EX-PD61-JX-IIB, 1) EX-PD61-ZM, EX-PD61-DL, EX-PD61-ZC-A, EX-PD61-LK, EX-PD61-QD

Menandai UL1203: Kelas I, Divisi 1, Grup C, D

Kelas I, Divisi 2, Grup C, D

Kelas II, Divisi 1, Grup E, F, G

Kelas II, Divisi 2, Grup F, G

Kelas III

Standar: EN 60079-0, EN 60079-1,EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31

Nilai Tegangan: Max.100V AC, 50/60Hz

Nilai Arus: Max.1,200A

Suhu Sekitar: -60 hingga + 60

Entri Kabel: Steker M□×1.5 Standar, Lihat Tabel Spesifikasi

Arah Masuk:Bawah

Perangkat Entri Kabel: Opsional

Jenis Sambungan Tahan Api: Sambungan Silinder, Sambungan Berulir, Sambungan Pesawat

Jenis Instalasi: Pemasangan di Dinding (Standar);Pemasangan Braket (Opsional)

• Data teknis

Komponen Built-in: Sakelar utama: pemutus sirkuit mini (MCB) atau pemutus sirkuit kasus cetakan (MCCB) (Dicatat: perlindungan kebocoran bumi pada

meminta)

Sakelar cabang: pemutus sirkuit miniatur (MCB) atau pemutus sirkuit kotak cetakan (MCCB) (Dicatat: perlindungan kebocoran bumi berdasarkan permintaan)

Lampu Indikator Terminal EX-D: Merah, hijau, kuning, biru

Tombol EX-A: Merah, hijau, kuning

kontaktor AC

Relai beban berlebih termal

pemrogram PLC

Pemula lembut

Saklar kontrol EX-K

Amperemeter/Voltmeter

• Panduan Pemesanan

• Drainase Dimensi

• Spesifikasi

Kode	Daya Disipasi Maks (W)			Nilai Maksimum Saat Ini	Dimensi Eksternal			Dimensi Internal			Dimensi pemasangan:
	T4/T130℃	T5/T95℃	T6/T80℃		SEBUAH	B	C	sebuah	b	c	d	e	f
EX-PD61-A	200	120	80	63A	250	200	170	192	142	131	180	130	10
EX-PD61-B	200	120	80	63A	300	200	170	242	142	131	230	130	10
EX-PD61-C	240	140	100	100A	350	200	170	292	142	131	280	130	10
EX-PD61-D	350	200	130	200A	350	300	270	290	240	229	280	230	12
EX-PD61-E	500	280	160	320A	450	350	280	378	278	233	365	265	12
EX-PD61-F	620	350	200	500A	560	450	280	488	328	225	475	315	14
EX-PD61-G	700	400	250	1000A	720	560	350	640	480	285	620	460	14
EX-PD61-H	800	500	350	1000A	980	720	375	880	620	290	820	560	18

• Peralatan Distribusi EX-PD61 Untuk Penggunaan Kotak Terminal

Cocok untuk kotak terminal sistem distribusi.

Catatan: 1. Terminal kabel kotak terminal EX-PD61 memiliki berbagai metode pengaturan.

2. Dapat disesuaikan sesuai dengan kebutuhan pelanggan dan selalu memenuhi batasan sertifikat.Jumlah terminal maksimum dan jumlah lubang maksimum di samping memenuhi persyaratan disipasi daya dan kekuatan mekanis selungkup.

3. Tabel ini hanya untuk referensi.

1).Silakan tentukan arah dan ukuran setiap entri kabel.

2).Entri kabel bersifat opsional, dan EX-QM-B(Ex d) atau EX-QM-C(Ex d) direkomendasikan.

• Ilustrasi Peralatan Distribusi EX-PD61 untuk Penggunaan Kotak Terminal

Area Penampang Kabel (mm)²	Tabel untuk jumlah maksimum terminal yang terpasang
	Nomor tipe enklosur (Catatan: Nomor tipe enklosur sesuai dengan ukurannya. Misalnya: A adalah enklosur berukuran 200x250)
	SEBUAH	B	C	D	e	F	G	H
2.5(a)	20	28	36	72	100	140	270	264	396
4(b)	18	25	32	64	90	130	240	248	372
6(c)	15	21	28	56	80	100	210	200	300
10 (d)	12	18	24	24	60	80	165	160	240
16(e)	9	15	20	20	25	70	135	136	204
35(p)	-	5	5	10	15	24	64	90	135
70 (g)	-	-	-	5	10	18	25	72	-
120 (jam)	-	-	-	-	5	5	12	42	-
185(i)	-	-	-	-	-	5	10	-	-
240(j)	-	_	-	-	-	5	5	-	-
300 (k)	-	-	-	-	-	5	5	-	-
Pengaturan Terminal (Jumlah baris terminal)	1	1	1	2	2	2	2	2	3

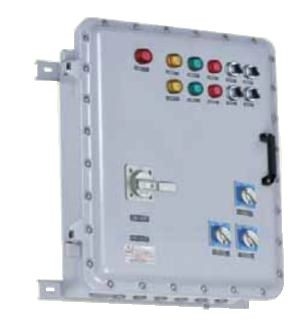

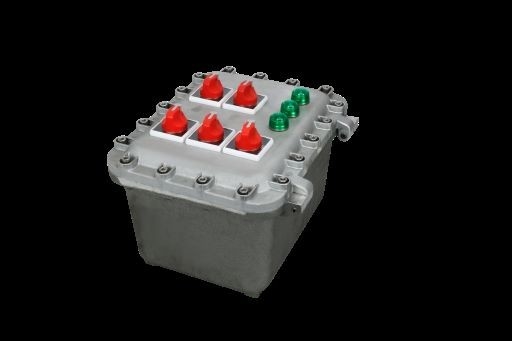

• Peralatan Distribusi EX-PD61 untuk Penggunaan Kotak Kontrol

Cocok untuk sistem distribusi unit kontrol

Catatan: 1. Tombol EX-A, indikator EX-D, sakelar kontrol EX-K, ammeter EX-BA dan voltmeter EX-AV, dll. disertakan dalam kotak kontrol EX-PD61.

2. Kotak kontrol dapat digunakan untuk operasi on-off sirkuit, serta remote control atau kontrol lokal dari strat, stop, corotation dan inversion motor, Ketika dilengkapi dengan ammeter, juga dapat memantau jalannya motor dan status sirkuit.

3. Dapat disesuaikan sesuai dengan kebutuhan pelanggan dan sesuai dengan batas penggunaan sertifikat kesesuaian.Jumlah komponen penutup dan maks.jumlah lubang di samping dapat memenuhi persyaratan daya yang hilang dan kekuatan mekanik selungkup.

• Contoh Diagram Penggunaan Kotak Kontrol

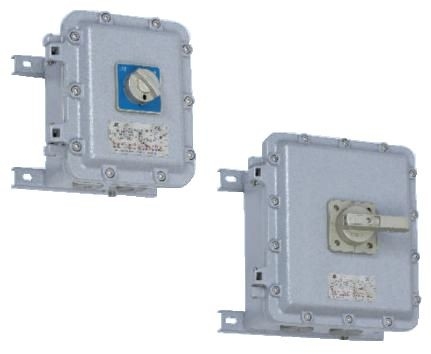

• Peralatan Distribusi EX-PD61 untuk Penggunaan Kotak Distribusi

Cocok untuk unit daya sistem distribusi

Catatan: 1.MCB (Miniature Circuit Breaker) atau MCCB (Moulded Case Circuit Breaker), relai kelebihan beban termal kontaktor AC, programmer PLC, starter lunak, tombol tekan EX-A. Indikasi EX-D, sakelar kontrol EX-K, EX-BA amperemeter dan voltmeter EX-AV dll disertakan dalam kotak.

2. Kotak kontrol dapat digunakan untuk distribusi daya atau operasi on-off sirkuit, serta kontrol start, stop, corotation dan inversion motor dan memberikan perlindungan komprehensif untuk motor.Ini dapat diatur untuk kontrol dua situs atau kontrol multi-situs.

3. Dapat disesuaikan sesuai dengan kebutuhan pelanggan dan sesuai dengan batas penggunaan sertifikat kesesuaian.Jumlah komponen penutup dan maks.jumlah lubang di samping dapat memenuhi persyaratan kekuatan mekanik yang hilang dan encloure.

• Contoh Diagram Penggunaan Kotak Distribusi

• Fitur

Aluminium bebas tembaga, permukaan yang disemprot plastik.

Enklosur tahan api tipe Ex d.

Tingkat perlindungan: IP66-IP67.

• Aplikasi

• Data teknis

Menandai ATEX: II2 G Ex db IIB+H2 T6/T5 Gb

II2 D Ex tb IIIC T80ºC/95ºC Db IP66

Menandai IECEx:Ex db B+H₂ T6/T5 Gb

Ex tb C T80℃/T95℃ Db IP66

Menandai UL1203: Kelas I, Divisi 1, Grup C, D

Kelas I, Divisi 2, Grup C, D

Kelas II, Divisi 1, Grup E, F, G

Kelas II, Divisi 2, Grup F, G

Kelas III

Standar: EN 60079-0, EN 60079-1,EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31

Nilai Tegangan: Max.800V

Nilai Arus: Penampang Kabel (mm²)2.5 4 6 10 16 35 70 240

Nilai Arus (A) 24 32 41 57 76 125 192 400

Suhu Sekitar: -60 hingga + 60

Jenis Sambungan Tahan Api: Sambungan Pesawat

• Panduan Pemesanan

• Spesifikasi Entri Kabel

	A,B,C,D adalah singkatan dari arah entri kabel
	Jumlah entri kabel maksimum
Jenis kandang	SEBUAH		B		C		D		E		F		G
Dimensi	A/B	CD	A/B	CD	A/B	CD	A/B	CD	A/B	CD	A/B	CD	A/B	CD
M20 * 1,5	5	8	5	10	5	12	16	20	22	30	24	40	45	65
M25 * 1,5	5	7	5	9	5	10	12	15	15	20	18	27	30	44
M32 * 1.5	2	3	2	4	2	6	9	12	12	16	14	21	25	36
M40 * 1,5	2	2	2	3	2	4	5	6	6	9	8	12	15	21
M50 * 1,5	1	2	1	3	1	3	4	5	5	7	5	9	12	12
M63 * 1,5	1	2	1	2	1	3	2	3	3	5	4	7	7	10
Catatan: 1. Tidak ada entri kabel untuk desain standar.Entri kabel harus dibor oleh pengguna.2. Tidak ada perangkat entri kabel.

• IIIustrasi Peralatan Distribusi EX-PD61 untuk Penggunaan Kotak Terminal

Luas Penampang Kabel (mm)²	Tabel untuk jumlah maksimum terminal yang dipasang
	Nomor tipe enklosur (Catatan: Nomor tipe enklosur sesuai dengan ukurannya. Contoh: A adalah singkatan dari enklosur 200x250)
	SEBUAH	B	C	D	E	F	G	H
2.5(a)	20	28	36	72	100	140	270	270
4(b)	18	25	32	64	90	130	240	240
6(c)	15	21	28	56	80	100	210	210
10 (d)	12	18	24	24	60	80	165	165
16(e)	9	15	20	20	25	70	135	135
35(p)	-	5	5	10	15	24	64	64
70 (g)	-	-	-	5	10	18	25	25
120 (jam)	-	-	-	-	5	5	12	12
185(i)	-	-	-	-	-	5	10	10
240(j)	-	_	-	-	-	5	5	5
300 (k)	-	-	-	-	-	5	5	5
Pengaturan Terminal (Jumlah baris terminal)	1	1	1	2	2	2	2	2

• Fitur

Aluminium bebas tembaga, baja tahan karat.

Permukaan yang disemprot plastik.

Perangkat perlindungan kebocoran bumi adalah opsional.

Tingkat perlindungan: IP66-IP67.

• Aplikasi

• Data teknis

Menandai ATEX: 2 G Ex d B T6 Gb

2 D Ex tb C T80℃ Db IP66

Menandai IECEx: Ex db B+H₂ T6 Gb

Ex tb C T80℃ Db IP66

Menandai UL1203: Kelas I, Divisi 1, Grup C, D

Kelas I, Divisi 2, Grup C, D

Kelas II, Divisi 1, Grup E, F, G

Kelas II, Divisi 2, Grup F, G

Kelas III

Standar : EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31

Nilai Tegangan: Max.690V AC, 50/60Hz

Nilai Saat Ini: Max.100A

Cabang Saat Ini: 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A

Suhu Sekitar: -60 ℃ hingga + 55 ℃

Tingkat Perlindungan: IP66, IP67

Entri Kabel: Steker M□×1.5 Standar (Lihat Tabel Pilihan)

Arah Masuk: Bawah (masuk dan keluar)

Perangkat Entri Kabel: Opsional

Jenis Sambungan Tahan Api: Sambungan Silinder, Sambungan Berulir, Sambungan Pesawat.

Jenis Instalasi: Pemasangan di dinding (standar);Pemasangan braket (opsional)

Komponen Bawaan:

Sakelar utama: pemutus sirkuit miniatur (MCB) atau pemutus sirkuit kotak cetakan (Tercatat: perlindungan kebocoran bumidalam permintaan)                 Sakelar cabang: pemutus sirkuit miniatur (MCB) atau pemutus sirkuit kotak cetakan (MCCB) (Tercatat: pembumianperlindungan kebocoran berdasarkan permintaan)

Indikator Terminal: Merah, hijau, kuning

• Panduan Pemesanan

• Diagram listrik

• Tabel pemilihan kotak distribusi iluminasi EX-PD61-ZM

Kode	Keterangan					Entri kabel
	Sakelar utama	Jumlah cabang	Sakelar cabang	Arus cabang	Jumlah indikator
EX-PD61-ZM-/4□/K/□	MCB atau MCCB Arus Max.100A	4	MCB 1P/2P	1A 2A 4A 6A 10A 16A 20A 25A 32A Berdasarkan permintaan	3	1*M32*1.5+4*M25*1.5
EX-PD61-ZM-/6□/K/□		6			3	1*M40*1.5+6*M25*1.5
EX-PD61-ZM-/8□/K/□		8			3	1*M40*1.5+8*M25*1.5
EX-PD61-ZM-/10□/K/□		10			3	1*M40*1.5+10*M25*1.5
EX-PD61-ZM-/12□/K/□		12			3	1*M40*1.5+12*M25*1.5
EX-PD61-ZM-4/□	_	4	MCB 1P/2P	1A 2A 4A 6A 10A 16A 20A 25A 32A Berdasarkan permintaan	3	1*M32*1.5+4*M25*1.5
EX-PD61-ZM-6/□		6			3	1*M40*1.5+6*M25*1.5
EX-PD61-ZM-8/□		8			3	1*M40*1.5+8*M25*1.5
EX-PD61-ZM-10/□		10			3	1*M40*1.5+10*M25*1.5
EX-PD61-ZM-12/□		12			3	1*M40*1.5+12*M25*1.5

• Instruksi pemesanan:

1. Silakan tentukan jumlah dan ukuran lubang masuk kabel dan permukaan pemasangan rumahan.

2. Pengguna menyediakan diagram kelistrikan.Jika Anda memerlukan pengontrol cahaya, kontaktor AC, atau kontrol relai termal, sebutkan.

3. Silakan tentukan persyaratan khusus saat memesan.

Gambar dimensi

EX-PD61-ZM-/4□/K/□

EX-PD61-ZM-/6□/K/□

EX-PD61-ZM-/8□/K/□

EX-PD61-ZM-/10□/K/□

EX-PD61-ZM-/12□/K/□

• Fitur

Aluminium bebas tembaga, baja tahan karat.

Permukaan yang disemprot plastik.

Perangkat perlindungan kebocoran bumi bersifat opsional.

Tingkat perlindungan: IP66-IP67.

• Aplikasi

• Data teknis

Menandai ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

Menandai IECEx: Ex db Ⅱ B+H₂ T6 Gb

Ex tb ⅢC T80℃ Db IP66

Menandai UL1203: Kelas I, Divisi 1, Grup C, D

Kelas I, Divisi 2, Grup C, D

Kelas II, Divisi 1, Grup E, F, G

Kelas II, Divisi 2, Grup F, G

Kelas III

Standar: EN60079-0, EN60079-1 , EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Nilai Tegangan: Max.690V AC, 50/60Hz

Arus Cabang: : 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A, 250A, 320A, 400A

Suhu Sekitar: -60℃ hingga + 55℃

Tingkat Perlindungan: IP66, IP67

Entri Kabel: Steker M□× 1.5 Standar ( Lihat Tabel Pemilihan )

Arah Masuk: Bawah (masuk dan keluar)

Perangkat Entri Kabel: Opsional

Jenis Sambungan Tahan Api: Pemasangan di Dinding (Standar);Pemasangan Braket (Opsional)

Komponen Built-in: Sakelar utama: pemutus sirkuit mini (MCB) atau pemutus sirkuit kotak cetakan (MCCB)

(Dicatat: perlindungan kebocoran bumi berdasarkan permintaan)

Sakelar cabang: pemutus sirkuit miniatur (MCB) atau pemutus sirkuit kotak cetakan (MCCB)

(Dicatat: perlindungan kebocoran bumi berdasarkan permintaan)

Terminal

Indikator: Merah, hijau, kuning

• Panduan Pemesanan

• Tabel pemilihan kotak distribusi daya EX-PD61-ZM

Kode	Keterangan					Entri kabel
	Sakelar utama	Jumlah cabang	Saklar cabang	Cabang saat ini	Jumlah indikator
EX-PD61-DL-/4□/K/□	MCB atau MCCB Arus Max.100A	4	MCB atau MCCB 3P	1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A 160A 200A 250A 320A 400A Berdasarkan permintaan	3	1*M50(M63,M75,M90)*1.5 4*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-/6□/K/□		6			3	1*M50(M63,M75,M90)*1.5 6*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-/8□/K/□		8			3	1*M50(M63,M75,M90)*1.5 8*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-/10□/K/□		10			3	1*M50(M63,M75,M90)*1.5 10*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-/12□/K/□		12			3	1*M50(M63,M75,M90)*1.5 12*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-4/	_	4	MCB atau MCCB 3P	1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A 160A 200A 250A 320A 400A Berdasarkan permintaan	3	1*M40*1.5+4*M25*1.5
EX-PD61-DL-6/		6			3	1*M40*1.5+6*M25*1.5
EX-PD61-DL-8/		8			3	1*M40*1.5+8*M25*1.5
EX-PD61-DL-10/		10			3	1*M40*1.5+10*M25*1.5
EX-PD61-DL-12/□		12			3	1*M40*1.5+12*M25*1.5

Instruksi pemesanan: 1. Harap tentukan jumlah dan ukuran saluran masuk kabel dan permukaan pemasangan rumahan.

2. Pengguna menyediakan diagram kelistrikan.Jika Anda membutuhkan pengontrol lampu, kontaktor AC, atau kontrol relai termal, sebutkan.

3. Harap tentukan persyaratan khusus saat memesan

• Fitur

Aluminium bebas tembaga, baja tahan karat.

Permukaan yang disemprot plastik.

Perangkat perlindungan kebocoran bumi adalah opsional.

Tingkat perlindungan: IP66-IP67.

• Aplikasi

• Data teknis

Menandai ATEX: II 2 G Ex db B + H₂ T6 Gb

II 2 D Ex tb C T80℃ Db IP66

Menandai IECEx: Ex db B+H₂ T6 Gb

Ex tb C T80℃ Db IP66

Menandai UL1203: Kelas I, Divisi 1, Grup C, D

Kelas I, Divisi 2, Grup C, D

Kelas II, Divisi 1, Grup E, F, G

Kelas II, Divisi 2, Grup F, G

Kelas III

Standar: EN60079-0, EN60079-1 , EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Nilai Tegangan: Max.415V AC

Nilai Saat Ini: 10A

Suhu Sekitar: -60 hingga + 60

Tingkat Perlindungan: IP66, IP67

Entri Kabel: Steker M□× 1.5 Standar ( Lihat Tabel Pemilihan )

Arah Masuk: Bawah

Perangkat Entri Kabel:Standar M□× 1,5 Plusg ( SEetdia Selection Tsebuahb)

Jenis Sambungan Tahan Api: Sambungan Silinder, Sambungan Berulir, Sambungan Pesawat.

Komponen Internal: Tombol Tekan EX-A, Indikator EX-D, Sakelar Kontrol EX-K, Ammeter/Voltmeter tahan ledakan

Tipe Instalasi: Pemasangan di Dinding

Indikator: Merah, hijau, kuning

• Panduan Pemesanan

• Tabel pemilihan stasiun kontrol EX-PD61-ZC

• Fitur

Aluminium bebas tembaga, baja tahan karat.

Permukaan yang disemprot plastik.

Perangkat perlindungan kebocoran bumi adalah opsional.

Tingkat perlindungan: IP66-IP67.

• Aplikasi

• Data teknis

Menandai ATEX: II 2 G Ex db B + H₂ T6 Gb

II 2 D Ex tb C T80℃ Db IP66

Menandai IECEx: Ex db B+H₂ T6 Gb

Ex tb C T80℃ Db IP66

Menandai UL1203: Kelas I, Divisi 1, Grup C, D

Kelas I, Divisi 2, Grup C, D

Kelas II, Divisi 1, Grup E, F, G

Kelas II, Divisi 2, Grup F, G

Kelas III

Standar: EN60079-0, EN60079-1 , EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Jenis Sambungan Tahan Api: Sambungan Silinder, Sambungan Pesawat.

• Panduan Pemesanan

• Gambar Dimensi

EX-PD61-LK-63/□/□/□

EX-PD61-LK-160/□/□/□

EX-PD61-LK-250/□/□/□

• Fitur

Aluminium bebas tembaga, baja tahan karat.

Permukaan yang disemprot plastik.

Perangkat perlindungan kebocoran bumi adalah opsional.

Tingkat perlindungan: IP66-IP67.

• Aplikasi

• Data teknis

Menandai ATEX: II 2 G Ex db B + H₂ T6 Gb

II 2 D Ex tb C T80℃ Db IP66

Menandai IECEx: Ex db B+H₂ T6 Gb

Ex tb C T80℃ Db IP66

Menandai UL1203: Kelas I, Divisi 1, Grup C, D

Kelas I, Divisi 2, Grup C, D

Kelas II, Divisi 1, Grup E, F, G

Kelas II, Divisi 2, Grup F, G

Kelas III

Standar: EN60079-0, EN60079-1 , EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Nilai Tegangan: 380/400V AC, 50/60Hz

Nilai Saat Ini: 10A

Suhu Sekitar: T6/T80 untuk Tamb: -60℃ hingga +50℃;

T5/T95 untuk Tamb: -60℃ hingga +60℃

Entri Kabel: Steker M□× 1.5 Standar ( Lihat Tabel Pemilihan )

Arah Masuk: Bawah (masuk dan keluar)

Perangkat Entri Kabel: Opsional

Jenis Sambungan Tahan Api: Sambungan Silinder, Sambungan Berulir, Sambungan Pesawat.

Komponen Built-in: Pemutus sirkuit miniatur (MCB) atau pemutus sirkuit kasus cetakan (MCCB)

Kontaktor AC, relai kelebihan beban termal, indikator, tombol

• Panduan Pemesanan

• Tabel pilihan

Mulai Langsung
Model	Kontrol daya motor (kw)	Nilai arus pemutus sirkuit (A)	Rentang pengaturan arus termal yang dapat disesuaikan (A)	Nilai arus kontaktor (A)	Ukuran entri kabel
EX-PD61 QD-4/16/7~10	4	16	7~10,le=8.5	9	2 * M25 * 1,5
EX-PD61 QD-5.5/20/9~13	5.5	20	9~13,le=11	12	2 * M25 * 1,5
EX-PD61 DQ-7.5/25/12~18	7.5	25	12~18,le=16	18	2 * M32 * 1.5
EX-PD61 QD-11/32/16~24	11	32	16~24,le=23	25	2 * M32 * 1.5
EX-PD61 QD-15/40/23~32	15	40	23~32,le=30	32	2 * M32 * 1.5
EX-PD61 QD-18.5/50/30~38	18.5	50	30~38,le=36	40	2 * M40 * 1,5
EX-PD61 QD-22/63/37~50	22	63	37~50, le=46	50	2 * M40 * 1,5



Maju dan Mundur Mulai
Model	Kontrol daya motor (kw)	Nilai arus pemutus sirkuit (A)	Rentang pengaturan arus termal yang dapat disesuaikan (A)	Nilai arus kontaktor (A)	Ukuran entri kabel
EX-PD61 QD-4/16/7~10 N	4	16	7~10,le=8.5	9	2 * M25 * 1,5
EX-PD61 QD-5.5/20/9~13 N	5.5	20	9~13,le=11	12	2 * M25 * 1,5
EX-PD61 DQ-7.5/25/12~18 N	7.5	25	12~18,le=16	18	2 * M32 * 1.5
EX-PD61 QD-11/32/16~24 N	11	32	16~24,le=23	25	2 * M32 * 1.5
EX-PD61 QD-15/40/23~32 N	15	40	23~32,le=30	32	2 * M32 * 1.5
EX-PD61 QD-18.5/50/30~38 N	18.5	50	30~38,le=36	40	2 * M40 * 1,5
EX-PD61 QD-22/63/37~50 N	22	63	37~50, le=46	50	2 * M40 * 1,5



• Tanya Jawab:

Q1.Bagaimana Anda mengirimkan barang dan berapa lama waktu yang dibutuhkan untuk tiba?

A: Dikirim melalui DHL, UPS, FedEx atau TNT.Dibutuhkan 3-5 hari untuk tiba.Maskapai penerbangan dan pengiriman laut juga opsional.

Q2.Bisakah saya memesan sampel untuk lampu led?

A: Ya, kami menerima pesanan sampel untuk menguji dan memeriksa kualitas.Sampel campuran dapat diterima
